BIMEP – Biscay Marine Energy Platform

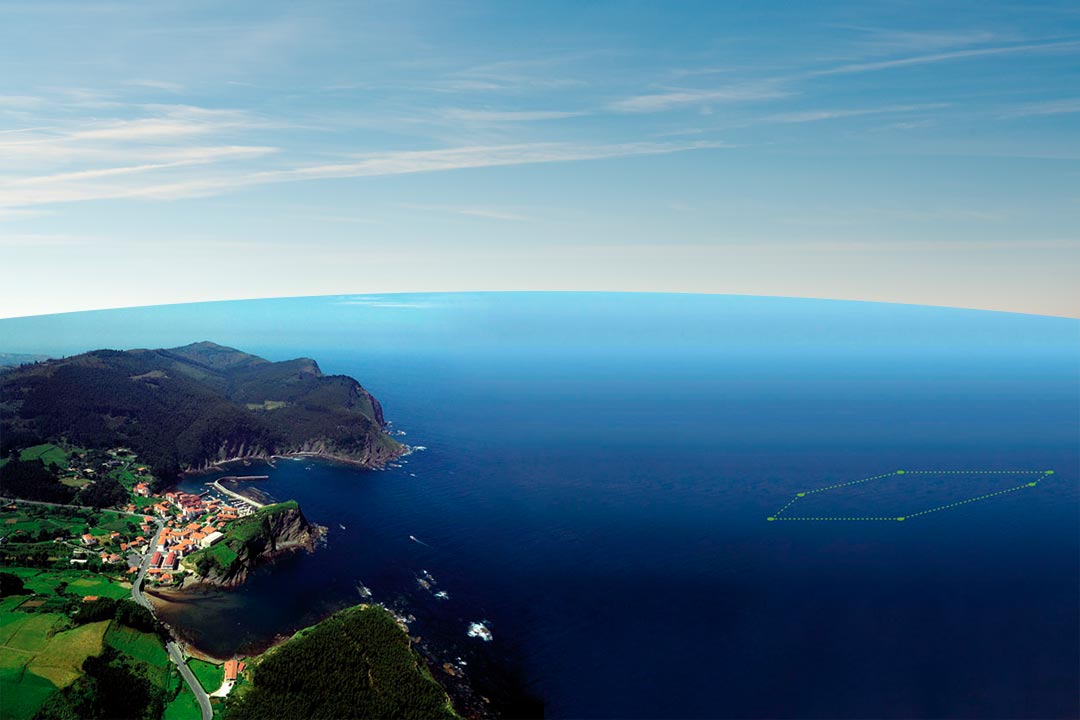

BIMEP – Biscay Marine Energy Platform – es una infraestructura marina para la investigación, demostración y explotación de sistemas de captación de energia de las olas en mar abierto. Las caracteristicas del mar Cantabrico crean unas condiciones excepcionales para probar la eficiencia de nuevos mecanismos y tecnologías para el aprovechamiento energético de las olas que están desarrollando empresas de todo Europa.
Para ello, cuenta con unas infraestructuras submarinas con conexión a la red eléctrica en tierra, y todo un sistema de telecomunicaciónes para recoger y analizar sistemáticamente los datos de los sistemas en pruebas en la mar.

Instalación de un convertidor de olas

Un barco remolca el convertidor de energía de las olas hasta zona de la fondeo seleccionada dentro del área circular que corresponde a cada amarre, y que está baliza con una boya de marcado.

Instalación de un convertidor de olas

Se realiza la operación de fondeo del convertidor de energía de las olas en la zona.

Instalación de un convertidor de olas

Se reflota el extremo libre del cable dinámico, en el cual está el punto de interconexión.

Instalación de un convertidor de olas

Se conecta el cable umbilical del convertidor de energía de las olas con el cable dinámico a bordo del barco.

Instalación de un convertidor de olas

Una vez que la conexión ha sido terminada y probada se vuelve a situar sobre el fondo marino el cable umbilical y la interconexión.

Instalación de un convertidor de olas

El convertidor de energía de las olas ya está listo para funcionar e inyectar la energía generada a la red eléctrica.

Generación de energía

El movimiento que provoca el oleaje sobre n convertidor de energia de las olas es aprovechado para la generación de energía eléctrica. La energía eléctrica se transmite, inicialmente, a través del cable conectado al convertidor

Generación de energía

La energia discurre por el cable umbilical desde el convertidor hasta el fondo marino.

Generación de energía

La energía generada pasa desde el cable umbilical al cable dinámico a traves de un conector submarino (punto de interconexión).

Generación de energía

Varios cables dinámicos confluyen en una caja de coneciones. Cada cable dinámico transmite la energia generada por el convertidor de olas al que está conectado.

Generación de energía

La caja de conexiones transmite la energia generada por todos los convertidores de olas a través de un único cable de potencia estático.

Generación de energía

El cable estático transporta la energía eléctrica generada por los convertidores en el mar hasta tierra.

Generación de energía

Antes de llegar a la costa el cable estático es soterrado

Generación de energía

En la entrada a tierra del cable submarino se situa la arqueta (beach manhole), donde se produce la transición de cable submarino a cable terrestre.

Generación de energía

La energia eléctrica se transmite desde la arqueta hasta la subestación a través de una linea eléctica soterrada.

Generación de energía

En la subestación se eleva el nivel de tensión y se inyecta la energía a la red eléctrica general.
